Thermoröhre 400 mm für Suevia 41A & 43A | Frostschutz Tränke für Ziegen, Schafe und Schweine
141,61 €
Derzeit nicht auf Lager
Thermoröhre 400 mm für Suevia Tränken 41A & 43A
Die Suevia Thermo-Röhre (Best.-Nr. 101.0344) schützt den Wasseranschluss Ihrer Tränke
zuverlässig vor Frost und sorgt für eine sichere Wasserversorgung im Winter.
Ideal für kleinere Tiere wie Schafe, Ziegen und Schweine.

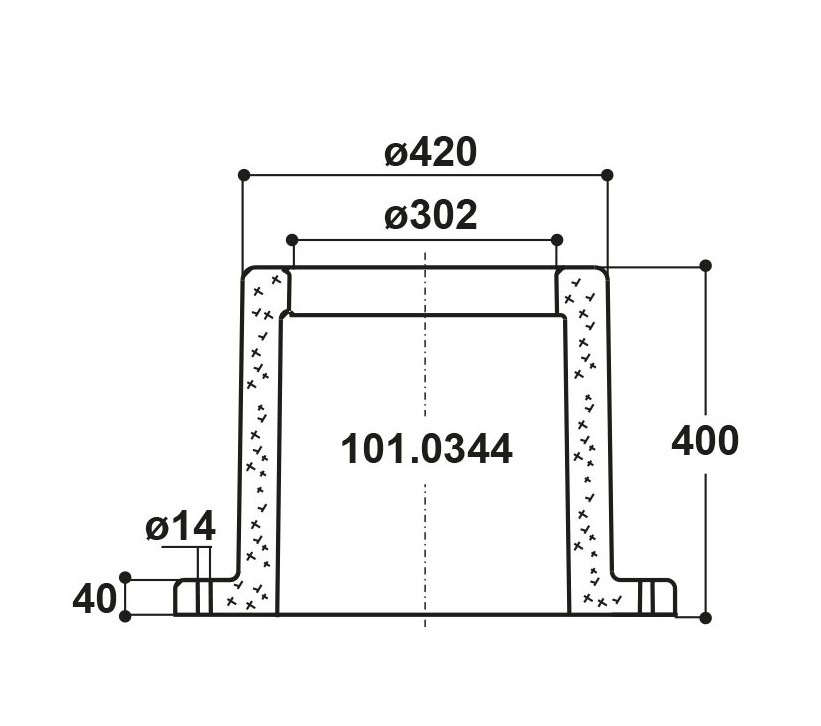

Stabile & isolierte Konstruktion
- Doppelwandige Isolierung aus hochwertigem Polyethylen
- Schützt die Leitung effektiv vor Frost
- Einbauhöhe: 400 mm
Vorarbeiten
Wasseranschluss in frostfreier Tiefe zum Standort des Thermo-Rohrs verlegen (ca. 0,8 - 2 m tief, je nach Region).
Betonrohr mit Innen-ø 30 cm ins Erdreich eingraben.
Montage von 101.0344 / 101.0346 / 101.0348
Ein Fundament, eben und glatt, ca. 50 x 50 cm um Betonrohr anbetonieren.
Thermo-Rohr mittig auf Betonrohr setzen und mit 4 Schrauben auf Fundament befestigen.
Montage von 101.0345
Mittig auf Betonrohr setzen und ein Fundament, eben und glatt, ca. 50 x 50 cm um
Thermo-Rohr 101.0345 und dem Betonrohr anbetonieren.
Thermo-Rohr mit 4 Schrauben auf dem Fundament befestigen.
Wasseranschluss
Wasseranschluss im Betonrohr nach oben ziehen.
Wichtig Schlauch zum Ausgleich der Anschlusshöhe nicht vergessen.
Wasserleitung vor Anschluss des Tränkebeckens gut durchspülen! DIN 1988 / DIN EN 1717 beachten!
Tränkemontage
Tränkeschale vom Unterteil der Tränke demontieren.
Das Unterteil in das Thermo-Rohr setzen und mit den 3 Stk.
Halteschrauben fixieren und klemmen.
Elektroanschluss an Heizung herstellen. Wasseranschluss herstellen.
Ober- und Unterteil der Tränke wieder zusammenschrauben.
Heizung
Es ist ein Transformator (101.0380, 24V, 100 W) für eine Tränke erforderlich.
An den Transformator darf nur ein Verbraucher mit max. 100 W Leistung angeschlossen werden.
Der Transformator muss außerhalb des Tierbereiches montiert werden! Siehe Montageanleitung Transformator!
Winterbetrieb
Es ist nur notwendig, bei kalter Witterung durchgehend zu heizen.
Bei geringer Kälte wird die Heizung durch ausstecken des Netzsteckers am Transformator unterbrochen.
Wir empfehlen daher den Einbau eines SUEVIA AußenThermostat (101.0389).
Elektro-Anschluss
Die Montage des Gerätes darf nur von einem autorisierten Fachmann durchgeführt werden.
Die jeweiligen nationalen Vorschriften und Richtlinien sind zu beachten.
| Tierart: | Schaf, Schwein, Ziege |
|---|---|
| Versand Gefahrgut: | Nein |
| Versand kostenlos >150 EUR: | Ja |
| Baugruppe: | Frostschutz |
| Produktgruppe: | Thermoröhre |
| Versand Schweiz: | Über MeinEinkauf.ch |
