Thermoröhre 1100mm (800 + 300 mm) für Suevia 41A & 43A | Frostschutz Tränke für Rinder, Kühe, Pferde

Thermoröhre Einbauhöhe 1100 mm: 800 mm + 300 mm
für Suevia Tränken 41A & 43A  zum Einbetonieren

Einbauhöhe 600 mm (Best.-Nr. 101.0346) für z.B. für Rinder, Kühe, Pferde
Die Suevia Thermo-Röhre (Best.-Nr. 101.0344) schützt den Wasseranschluss Ihrer Tränke
zuverlässig vor Frost und sorgt für eine sichere Wasserversorgung im Winter.
Ideal für kleinere Tiere wie Schafe, Ziegen und Schweine.

Stabile & isolierte Konstruktion

• Doppelwandige Isolierung aus hochwertigem Polyethylen
• Schützt die Leitung effektiv vor Frost

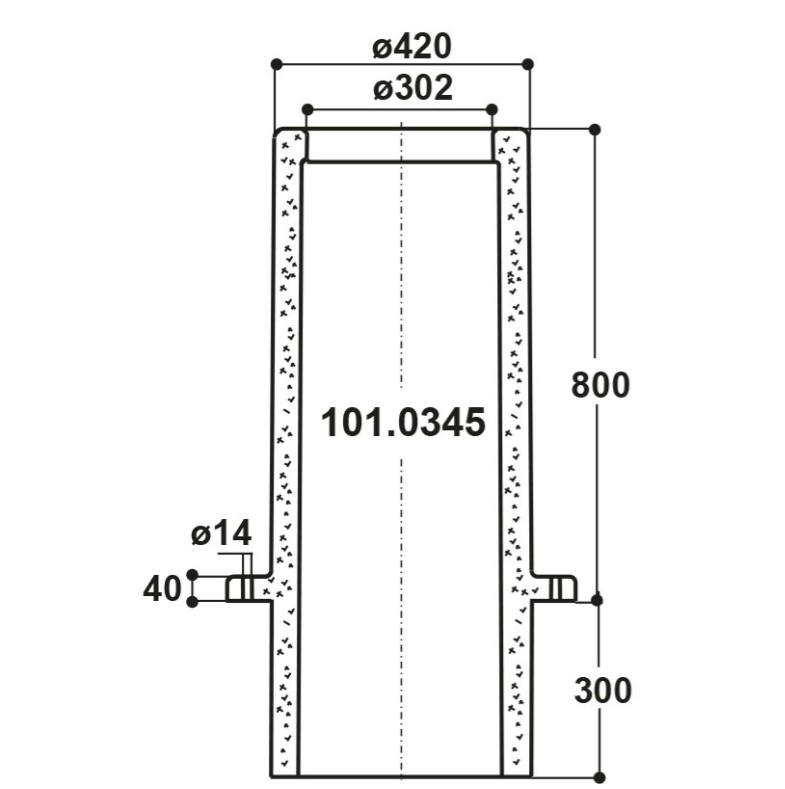

• Einbauhöhe: 1.100 mm - 800 mm + 300 mm zum Einbetonieren

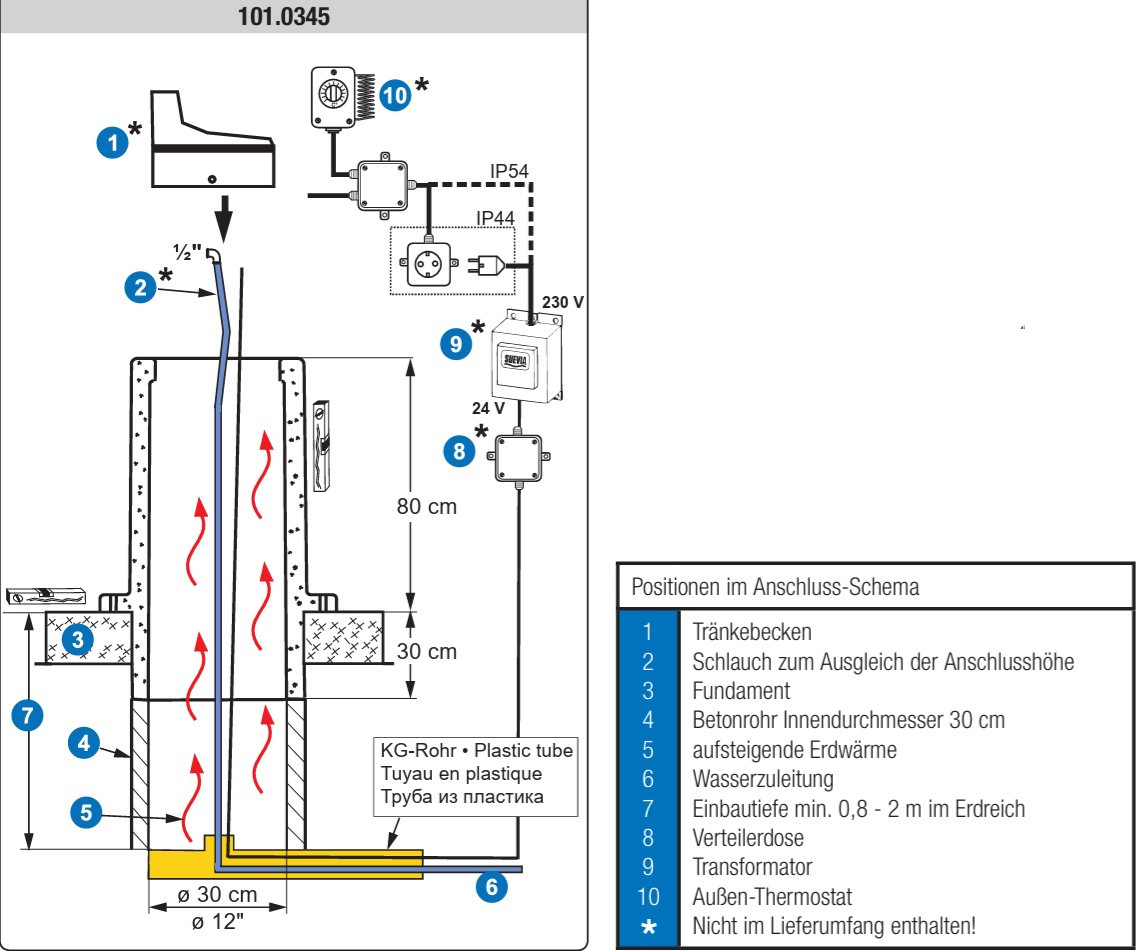

Vorarbeiten

Wasseranschluss in frostfreier Tiefe zum Standort des Thermo-Rohrs verlegen (ca. 0,8 - 2 m tief, je nach Region).
Betonrohr mit Innen-ø 30 cm ins Erdreich eingraben.

Montage von 101.0344 / 101.0346 / 101.0348

Ein Fundament, eben und glatt, ca. 50 x 50 cm um Betonrohr anbetonieren.
Thermo-Rohr mittig auf Betonrohr setzen und mit 4 Schrauben auf Fundament befestigen.

Montage von 101.0345

Mittig auf Betonrohr setzen und ein Fundament, eben und glatt, ca. 50 x 50 cm um
Thermo-Rohr 101.0345 und dem Betonrohr anbetonieren.
Thermo-Rohr mit 4 Schrauben auf dem Fundament befestigen.

Wasseranschluss

Wasseranschluss im Betonrohr nach oben ziehen.
Wichtig Schlauch zum Ausgleich der Anschlusshöhe nicht vergessen.
Wasserleitung vor Anschluss des Tränkebeckens gut durchspülen! DIN 1988 / DIN EN 1717 beachten!

Tränkemontage

Tränkeschale vom Unterteil der Tränke demontieren.
Das Unterteil in das Thermo-Rohr setzen und mit den 3 Stk.
Halteschrauben fixieren und klemmen.
Elektroanschluss an Heizung herstellen. Wasseranschluss herstellen.
Ober- und Unterteil der Tränke wieder zusammenschrauben.

Heizung

Es ist ein Transformator (101.0380, 24V, 100 W) für eine Tränke erforderlich.
An den Transformator darf nur ein Verbraucher mit max. 100 W Leistung angeschlossen werden.
Der Transformator muss außerhalb des Tierbereiches montiert werden! Siehe Montageanleitung Transformator!

Winterbetrieb

Es ist nur notwendig, bei kalter Witterung durchgehend zu heizen.
Bei geringer Kälte wird die Heizung durch ausstecken des Netzsteckers am Transformator unterbrochen.
Wir empfehlen daher den Einbau eines SUEVIA AußenThermostat (101.0389).

Elektro-Anschluss

Die Montage des Gerätes darf nur von einem autorisierten Fachmann durchgeführt werden.
Die jeweiligen nationalen Vorschriften und Richtlinien sind zu beachten.
