Doppel-Ventiltrogtränke Mod. 520 | ¾" Anschluss | Suevia
831,81 €
An Lager, Lieferzeit: ca. 2-4 Tage

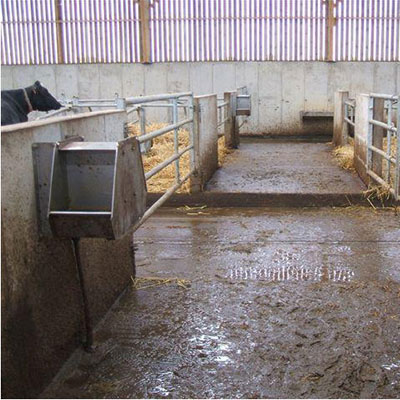

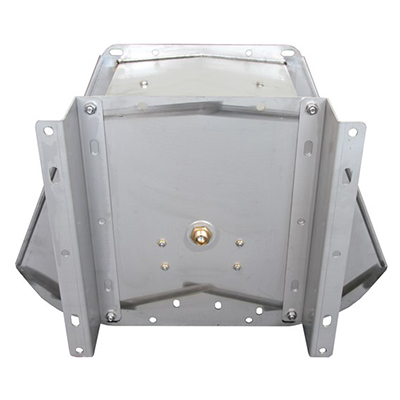

Suevia Doppel-Ventiltrogtränke Mod. 520 - für Rinder im Laufstall
Die Doppel-Wassertränke Modell 520 von Suevia ist eine robuste Hochdruck-Trogtränke für die
Rinderhaltung in Laufställen und Gruppenbuchten. Durch die Doppelventil-Ausführung wird eine hohe
Wasserleistung ermöglicht, was eine zuverlässige Versorgung auch bei größerem Tierbestand sicherstellt.
Merkmale
- Ideal für alle Laufställe – besonders platzsparend, selbstreinigend!
- Ganz aus rostfreiem Edelstahl gefertigt
- Ruhiges und zügiges Tränken der Tiere durch hohen Wasserzufluss von bis zu 35 l/min
- Ventilbetätigung über eine breite leichtgängige Ventilklappe
- Gewichtsbelastetes Ventil für Hoch- und Niederdruck einstellbar
- Anschluss an eine Ringleitung mit Zubehör
- Immer frisches und sauberes Wasser für die Tiere: Futterreste werden durch das zulaufende
Wasser und die spezielle Form der Tränkschale aufgespült und von den Tieren selbst wieder aufgenommen - Tränke nach oben weitgehend abgedeckt, dadurch kaum Verschmutzung

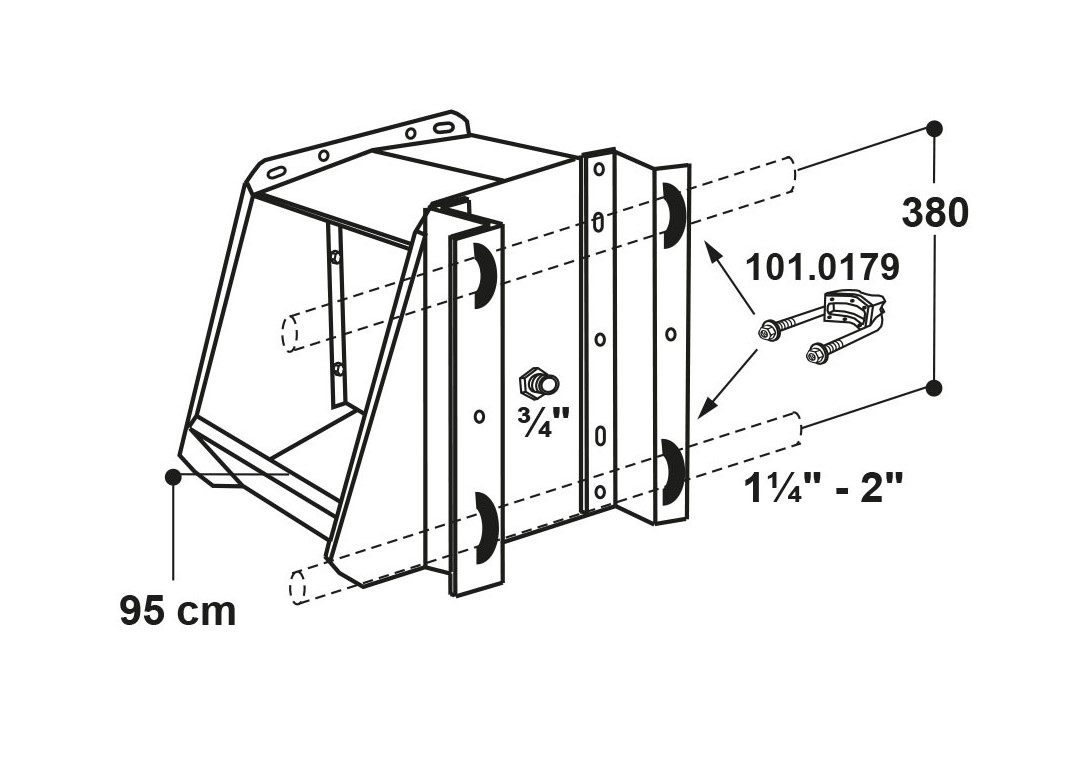

- Befestigung sowohl an der Wand wie auch an Rohren möglich
- Tränke mit zwei gegenüberliegenden Tränkstellen für 30 – 40 Tiere
- Keine Verdrängungskämpfe wie an Längströgen, dadurch gleichzeitige Wasseraufnahme von zwei Tieren möglich

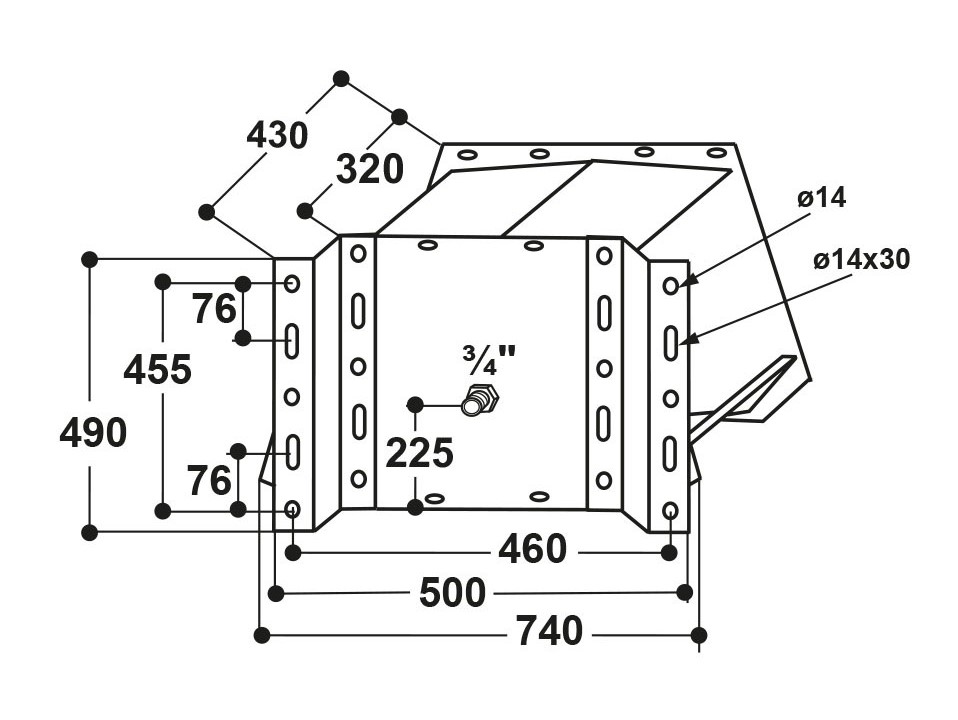

- Anschluss ¾" AG seitlich
- Mit Halterungen für seitliche Wandbefestigung
Technische Daten
| Produktgruppe | Stalleinrichtung |
| Material Schale | Gusseisen, emailliert |
| Druck | Max. 5 bar (Hochdruck) |
| Gewindeanschluss | ¾" IG |
| Hersteller | Suevia |
| Hersteller Art-Nr. | 1000253 |
| EAN | 4025338120967 |
Anwendung / Möglichkeiten des Frostschutzes
Frostsicher mit ZusatzheizungBei der heizbaren Ausführung wird das Modell 500/520 mit einer Zusatzheizung (24 V, 80 W) ausgerüstet.
Die Zusatzheizung wird von unten an dem Tränktrog befestigt. Um die Wasserzuleitung frostfrei zu halten,
wird diese mit der Frostschutz-Heizleitung 24 V (20 W, 2 m, 101.0861 oder 30 W, 3 m, 101.1863) umwickelt
und parallel zur Zusatzheizung an den Transformator angeschlossen. Die Heizleitung und das Wasserrohr müssen
zusätzlich isoliert und gegen Tierverbiss geschützt werden. Die Stromversorgung erfolgt über einen
Transformator 230/24 V. Ein Außen-Thermostat (101.0389) kann dem Transformator vorgeschaltet werden.
- Für Modell 520: Zusatzheizung Modell 524 (Best.-Nr. 131.0524) mit einer Heizspirale 24 V, 80 W, zum Frostfreihalten
des Wassers in der Doppel-Tränkschale. Einbau von einer oder zwei Zusatzheizungen möglich.
Erhöhter Frostschutz für das Ventil, bis zu -35°C (bei beiden Modellen)
- Eine Ventil-Heizung (24 V, 7 W, 131.0527) kann jederzeit nachgerüstet werden.
Anschluss an eine Stichleitung
- Frostschutz-Heizleitung 24 V (20 W, 2 m, 101.0861 oder 30 W, 3 m, 101.1863) zum Beheizen einer Stichleitung.
Bei Verwendung einer Frostschutz-Heizleitung wird diese parallel mit der vom Transformator kommenden Stromzuleitung
an der Heizspirale des Tränkebeckens angeschlossen. Wird die Frostschutz-Heizleitung auf Kunststoff-Leitungen verlegt,
achten Sie bitte darauf, dass die Leitung für Warm- und Kaltwasser geeignet ist. Zur besseren Wärmeverteilung muss die
Kunststoff-Leitung, bevor das Kabel aufgelegt wird, zunächst mit einem Alu-Klebeband (Best.-Nr. 101.1099) umwickelt werden.
Anschluss an eine Ringleitung
- In Verbindung mit einem Ringleitungs-Anschluss-Set ¾" (103.1984, 103.3004) oder 1" (103.3007) ist ein Einbau in eine
Ringleitung möglich! Beim Anschluss an eine Ringleitung empfehlen wir den Einsatz eines SUEVIA Heizgerätes. - Soll auch das Wasser in der Tränkschale frostfrei gehalten werden, wird die Zusatzheizung Modell 523 oder Modell 524 eingesetzt.
- In besonders kalten Regionen kann für erhöhten Frostschutz des Ventils die Ventil-Heizung (24 V, 7 W, 131.0527) zusätzlich bei beiden Tränken verwendet werden.
Hinweis
Bitte beachten Sie die Hinweise und Montageanleitung des Herstellers.
| Tierart: | Rind |
|---|---|
| Versand Gefahrgut: | Nein |
| Versand kostenlos >150 EUR: | Ja |
| Baugruppe: | Trogtränke |
| Ausführung: | 3/4" |
| Material: | Edelstahl |
| Versand Schweiz: | Über MeinEinkauf.ch |
